کفشک کابین آسانسور (Elevator cabin shoes) به تعداد چهار عدد در گوشه های بالا و پایین کابین و در نقطه تلاقی و اتصال با خط ریل راهنما نصب می شوند. وظیفه اصلی کفشک ها، هدایت کابین آسانسور و حذف سر و صدا و تکانه و ایجاد مسیری مناسب، مطمئن و ایمن، برای حرکتی روان برای کابین می باشد.

کفشک های آسانسور با کاهش صدا و لرزش و رفع اصطکاک و تنش، حرکتی نرم، ایمن و یکنواخت را برای کابین آسانسور تضمین می کنند. این قطعه ی مهم نقشی پر رنگی در بهبود کارایی و عمر مفید کابین و حتی موتور آسانسورها دارند. معمولاً برای هر آسانسور، از هشت کفشک که دو تای آن در قسمت گوشه های بالای کابین و دو تای دیگر در گوشه های زیر کابین و متصل به ریل آساتسور و چهار عدد دیگر برای وزنه تعادل استفاده می شود.

کفشک کابین آسانسور برند پرشیا مدل t16 -new4

کفشک کابین آسانسور چیست ؟

کفشک کابین آسانسور، قطعه‌ای مکانیکی است که نقش اساسی در عملکرد ایمن و روان آسانسور ایفا می‌کند. این قطعه که در قسمت‌های بالایی و پایینی کابین نصب می‌شود، مسئول حفظ تعادل و هدایت دقیق کابین در مسیر ریل است.

مهم‌ترین کارکردهای کفشک عبارتند از:

کنترل و جلوگیری از لغزش کابین
کاهش ارتعاشات و صدا
هدایت دقیق کابین در محورهای XY و Z
تضمین حرکت نرم و روان آسانسور

ساختار کفشک از ترکیب لاستیک و فلز تشکیل شده و درجه آزادی فنر آن از اهمیت ویژه‌ای برخوردار است. تنظیم نادرست این قطعه می‌تواند منجر به فشار بر موتور یا لغزش کابین شود.

کفشک‌ها در انواع آسانسورهای کششی، مغناطیسی و هیدرولیکی کاربرد دارند. لنت کفشک به دلیل تماس مداوم با ریل، جزو قطعات مصرفی محسوب می‌شود و باید از کیفیت و استحکام مناسبی برخوردار باشد.

در مجموع، این قطعه کوچک نقشی حیاتی در ایمنی و کارایی آسانسور دارد و تنظیم و نگهداری صحیح آن ضروری است.

ویژه : گاورنر آساسنور چیست ؟

لیست قیمت کفشک کابین آسانسور

در بازار آسانسور، سه نوع اصلی کفشک وجود دارد: لغزشی، ثابت و غلطکی. همه این محصولات با ۲۰٪ تخفیف در خرید آنلاین عرضه می‌شوند.

قیمت کفشک‌ها در سال ۱۴۰۲ از ۱ میلیون تا ۲.۲ میلیون تومان متغیر است. پک ۸ عددی مدل ۰۱ از ۱.۸ میلیون تومان شروع می‌شود.

کفشک غلطکی گران‌ترین و بهترین گزینه است. این نوع با داشتن غلطک و فنر در سه طرف، لرزش را به کابین منتقل نمی‌کند و نیاز به روغنکاری مداوم ندارد. عمر طولانی‌تر و کارکرد بهتر، قیمت بالای آن را توجیه می‌کند.

کفشک‌های لغزشی و ثابت ارزان‌تر هستند اما معایبی دارند: نیاز به روغنکاری مداوم، جذب گرد و خاک، ایجاد سر و صدا و دشواری در تنظیم دقیق.

کفشک کابین آاسانسور- برند پرشیا مدل فولادیt9

کفشک آسانسور- برند پرشیا مدل فولادی t9 (قیمت از 10.400.000 ریال)

کفشک کابین آسانسور برند پرشیا مدل هیدرولیکt16

کفشک آسانسور – برند پرشیا مدل هیدرولیکt16 (قیمت از 49.600.000 ریال)

کفشک کابین آسانسور برند پرشیا مدل t16--new2

کفشک آسانسور – برند پرشیا مدل t16-new2 (قیمت از 49.900.000 ریال)

کفشک آسانسور – برند پرشیا مدل t16 new4(قیمت از 49.990.000 ریال)

کفشک کابین آسانسور برند پرشیا مدل t16دماوند

کفشک آسانسور – برند پرشیا مدل t16 دماوند(قیمت از 49.990.000 ریال)

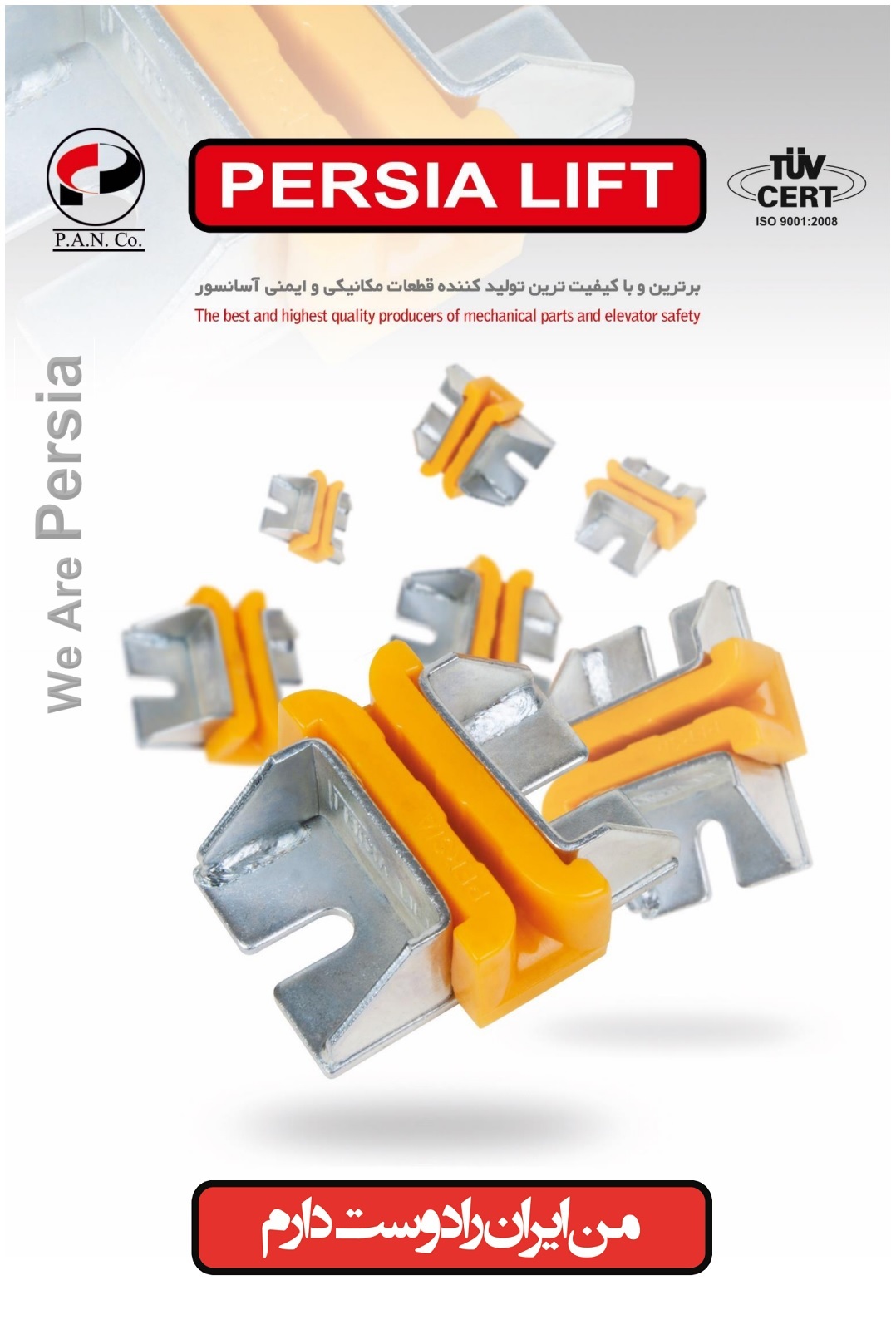

کفشک کابین آسانسور برند پرشیا مدل t5 وزنه

کفشک آسانسور – برند پرشیا مدل t5 وزنه ( قیمت از 36.500.000 ریال)

وظیفه کفشک کابین آسانسور چیست؟

وظیفه اصلی کفشک کابین آسانسور هدایت کابین آسانسور و وزنه تعدل در امتداد ریل راهنما می باشد. کفشک کمک خوبی برای جلوگیری از به هم خوردن تعادل کابین است. کابین آسانسور در هنگام حرکت زیاد و شتاب گیری آن با توجه به انواع کفشک در آسانسور های مختلف از کفشک با ظرفیت آسانسور متناسب با آن، برای حفظ تعادل استفاده می گردد.

زمانی که کابین آسانسور به حرکت در می آید ، حال فرقی نمی کند آسانسور به سمت پایین یا بالا حرکت کند، ارتعاش و لرزش هایی در سیم کابل کابین آسانسور ایجاد می شود.

در این حین ، کفشک در آسانسور همانطور که در خطِ ریلی آسانسور حرکت می کند ، می تواند ارتعاش و لرزش ها را خنثی و از بین ببرد و از تکانه های کابین آسانسور جلوگیری کند .در حین اینکه کفشک در کابین آسانسور قطعه کوچکی است ، ولی پر کاربرد و وظیفه مهمی را به عهده دارد.

ویژگی هایی کفشک های آسانسور

کفشک‌های آسانسور باید ویژگی‌های خاصی داشته باشند تا بتوانند بهترین عملکرد را ارائه دهند. برخی از ویژگی‌های مهم کفشک‌های آسانسور عبارتند از:

1. مقاومت لغزش: کفشک باید دارای سطح ضد لغزش باشد تا از لرزه های کابین آسانسور به خوبی محافظت نماید.

2. ثبات: طراحی کفشک باید به گونه‌ای باشد که ثبات و استحکام کافی را در مقابل حرکت و سکون ناگهانی و تغییرات سرعت آسانسور ارائه دهد.

3. راحتی نصب: کفشک باید به راحت در آسانسور نصب شود و مشکلی برای نصب آن در ابعاد نداشته باشد.

4. مقاومت در برابر سایش: بهتر است کفشک دارای موادی باشد که در برابر سایش و فرسایش مقاوم باشند و بتوانند مدت زمان طولانی استفاده شوند.

5. سازگاری با محیط آسانسور: کفشک باید مقاوم در برابر رطوبت، گرد و غبار و شرایط مختلف محیط آسانسور را داشته باشد.

6. طراحی مناسب: طراحی کفشک باید به گونه‌ای باشد که امکان تعمیر و نگهداری آسان را داشته باشد و از استحکام خوبی برخوردار باشد.

7. ایمنی: کفشک کابین آسانسور باید استانداردهای ایمنی مطابقت داشته باشد و به افراد اطمینان دهد که در هنگام استفاده از آسانسور در معرض خطر نیستند.

سوالات رایج

کاربرد کفشک ها در آسانسور چیست؟

کاربرد کفشک های کابین آسانسور ، خیلی لازم و ضروری به نظر می رسد. همانطور که کابین آسانسور وظیفه جا به جایی مسافران و باربری ها را انجام می دهد، کفشک هم باعث عدم ایجاد لغزش و به هم خوردن تعادل آسانسور شده و در اصل وجود همین کفشک ها در آسانسور است که کابین به صورت ایمن و مطمئن و بدون لرزش و تکانه ، می تواند حرکت خود را طی کند.

تعداد کفشک ها در یک آسانسور

در هر آسانسور معمولی ۸ عدد کفشک استفاده می‌شود: ۴ عدد برای کابین و ۴ عدد برای وزنه تعادل.

انواع کفشک آسانسور کدامند؟

کفشک‌های آسانسور در سه نوع اصلی تولید می‌شوند:
۱. کفشک غلطکی (رولر): دارای بدنه فلزی با غلطک‌های پلی‌اورتان و فنرهای تنظیم‌کننده، مناسب برای آسانسورهای پرسرعت، با حرکت نرم و مصرف انرژی بهینه. محدودیت چرخش ۴۵۰ دور در دقیقه برای کابین و ۹۵۰ دور برای وزنه تعادل.
۲. کفشک لغزشی: مناسب سرعت‌های کم و متوسط، نیازمند روغن‌کاری منظم ریل‌ها برای کاهش اصطکاک و سایش. دارای لنت مخصوص بین کفشک و ریل.
۳. کفشک ثابت: نوع دیگری از کفشک‌های آسانسور که در موارد خاص استفاده می‌شود.

راه کارهای خرید و تعویض کفشک های آسانسور

برای تعویض کفشک‌های آسانسور، باید با متخصصین و شرکت‌های معتبر سرویس آسانسور مشورت کرده و از قطعات استاندارد و متناسب با مدل و سرعت آسانسور استفاده کنید.

نکاتی مهم در نصب کفشک ها در آسانسور

برای اینکه کفشک ویژگی مفید خود را بطور صحیح و با دقت حفظ کند ، باید در هر دوره از سرویس آسانسور فنر کفشک به صورت دقیق توسط سرویسکار تنظیم شود .
با تنظیم کردن فنر کفشک ، فشار بالا سبب به وجود آمدن اصطکاک بالا و فشار بر موتور آسانسور و فلکه هرزگرد نمی شود ، و فشار پایین باعث انتقال لرزش و ارتعاشات به وجود آمده به کابین آسانسور نمی شود .
پیچ تنظیم کفشک ، هم باید به درستی تنظیم شود چون این پیچ ریگلاژ فاصله بین لنت و بدنه کفشک قرار دارد ، کاهش یا افزایش طول عمر Elevator cab shoes توسط همین پیچ تنظیم صورت می گیرد .
هم چنین اگر Elevator cabin shoes ، از مرغوبیت و جنس درجه یک تشکیل نشده باشد ، پیچ تنظیم هم توانایی تنظیم طول کفشک را نخواهد داشت .
در این صورت شاهد آسیب های احتمالی که عرض کردیم می شود و همچنین باعث بهم خوردن تنظیمات سیستم آسانسور می شود و مخصوصا بر روی درب های آسانسور تاثیر می گذارد و ممکن است خرابی آسانسور را به دنبال داشته باشد . هم چنین با کاهش یا افزایش فاصله لنت و کفشک ، رو به رو خواهیم شد.

علل لرزش کابین آسانسور چیست؟

– ممکن است که ریل آسانسور نادرست نصب شده باشد .
– سایز ریل های آسانسور ، در لرزش کابین آسانسور تاثیر داشته باشد ، توصیه می شود از ریل های با سایز بزرگ استفاده شود .
– مشکل در نصب کفشک کابین آسانسور و یا نحوه طراحی کابین آسانسور وجود داشته باشد . برای رفع این علت لرزش کابین آسانسور باید از نرم افزار های شبیه سازی کابین به طور صحیح استفاده نمود .
– کابین آسانسور باعث ایجاد لقی شده باشد . هم چنین تست و آزمایش لقی کابین ، پیش از نصب و راه اندازی آسانسور انجام می گیرد .
– کفشک ریل درب کابین با ریل آلومینیومی آسانسور درگیر شده باشد .
– لرزه گیرهای روی کابین آسانسور به صورت صحیح تنظیم نشده باشند .
– وزنه های درون قاب وزنه تعادل به صورت صحیح نصب نشده باشد .
– میزان کشش سیم بکسل های متصل به کابین به یک اندازه نباشد.
